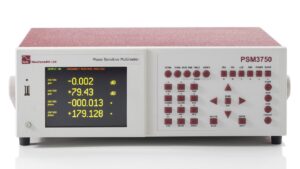

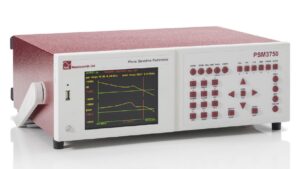

PSM3750 bazuje na sukcesie naszych analizatorów odpowiedzi częstotliwościowej serii PSM17xx oraz naszym doświadczeniu w metrologii mocy, tworząc wiodący na świecie analizator odpowiedzi częstotliwościowej. Łącząc 13.5-dekadowy zakres częstotliwości od 10 µHz do 50 MHz z izolowanym generatorem i 2 lub 3 izolowanymi kanałami pomiarowymi, PSM3750 jest liderem w swojej dziedzinie.
Płynne przejście od bezpośredniej analizy cyfrowej do heterodyny wraz ze wzrostem częstotliwości zapewnia precyzję i eliminację szumów, a galwanicznie izolowane kanały wejściowe z 16 zakresami od 3 mV do 500 Vpk zapewniają ogromną elastyczność zastosowań.
W połączeniu z szeregiem akcesoriów, funkcje wynikające z napięcia względnego i fazy obejmują charakterystykę częstotliwościową, impedancję, woltomierz fazowy i moc. Oprogramowanie PSMComm PC zapewnia kontrolę i prezentację danych oraz eksport wyników pomiarów do pliku tekstowego lub arkusza kalkulacyjnego.
- Zakres częstotliwości: DC & 10 uHz – 50 MHz
- 2 lub 3 (opcjonalnie) izolowane wejścia różnicowe 500 Vpk
- Zakresy wejściowe od 3 mV do 500 Vpk
- Dokładność fazowa 0.025°
- Izolowany sygnał generatora 10Vrms AC/DC
- Analiza pętli sprzężenia zwrotnego
- Projektowanie i testowanie filtrów RFI
- Odpowiedź częstotliwościowa wzmacniaczy
- Zastosowania z obecności wysokiego napięcia współnego (common-mode)
- 3-stopniowa analiza wzmocnienia/fazy
Pomiar prądu
Nasza oferta cęgów prądowych AC+DC umożliwia pomiar prądu do 5000 A (P50-3C) przy górnej szerokości pasma 5 kHz (SC3C). Cęgi te stanowią wygodną metodę pomiaru w zastosowaniach, w których szczególne znaczenie ma składowa prądu stałego sygnału. Cęgi te idealnie nadają się na przykład do pomiaru magistrali prądu stałego w napędzie falownika.
SC-2C-100
SC-3C-1000
P20-3C-2000
P40-3C-4000
P50-3C-5000
1 → 100A
1 → 1000A
40 → 1000A / 2000A
40 → 2000A / 4000A
50 → 2000A / 5000A
Nasza oferta cęgów prądowych AC umożliwia pomiar prądu do 3000 A (P32-UE) z górną szerokością pasma 15 kHz (SMUB). Cęgi te zapewniają dokładny pomiar sygnału prądu przemiennego w szerokim paśmie. Typowe zastosowania obejmują pomiar mocy wyjściowej sterownika odwracającego PWM, testowanie strat transformatora oraz szereg innych zastosowań prądu przemiennego. Szerokopasmowa charakterystyka tych cęgów prądowych jest bardzo płaska znacznie poza podanym zakresem częstotliwości. Te cęgi prądu przemiennego stanowią idealne rozwiązanie, gdy koszt i wygoda muszą iść w parze z wystarczającą dokładnością.
M3-UB-50
M3-U-100
S-UE-200
S-UE-250
US-UE-1000
SM-UE-1000
SM-UB-1000
P32-UE-1000
P32-UE-3000
100mA → 50A
1 → 100A
1 → 200A
1 → 250/500/1000A
1 → 1000A
0.5 → 1000A
0.5 → 1000A
5 → 1000A
5 → 3000A

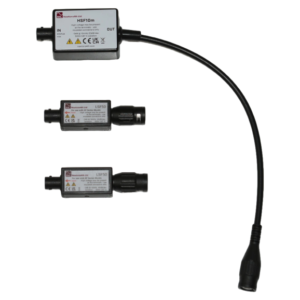

Filtry N4L LSF to pasywne filtry dolnoprzepustowe zaprojektowane specjalnie do stosowania z szeregiem boczników prądu HF N4L lub w innych zastosowaniach, w których wymagane jest tłumienie szumów o wysokiej częstotliwości.
Dostępne jako filtry dolnoprzepustowe 5 kHz i 50 kHz dla poprawy stosunku sygnału do szumu, te kompaktowe filtry są wyposażone w bezpieczne złącza BNC, które umożliwiają bezpośrednie podłączenie do zewnętrznych wejść PPA.
Filtr HSF10m został zaprojektowany do blokowania prądu stałego i jest przeznaczony do stosowania w parze z wcześniejszymi wersjami naszego akcesorium BATT470m do EIS (elektrochemicznej spektroskopii impedancyjnej).
LSF05
LSF50
HSF10m
-3dB @ 5kHz ± 1kHz (LPF)
-3dB @ 50kHz ± 10kHz (LPF)
-3dB@ 10mHz ± 2mHz (HPF)
Pomiar napięcia

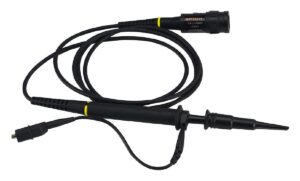

W zastosowaniach, w których pożądana jest łączność z sondą napięciową typu oscyloskopowego, model MP770213 może być używany bezpośrednio z zewnętrznymi wejściami BNC PPA dla napięć do 200 V DC/ACpk lub w połączeniu z naszym modelem ATT10 dla napięć 2 kV DC/ACpk.
Biorąc pod uwagę większą czułość zewnętrznych wejść napięciowych PPA w porównaniu z większością wejść napięciowych analizatorów mocy, pomiary niskiego napięcia za pomocą sondy tłumiącej są znacznie bardziej czułe niż w przypadku konwencjonalnych analizatorów mocy.
Ponieważ zarówno wejścia napięciowe, jak i prądowe analizatora serii PPA zawierają zewnętrzne wejście napięciowe BNC, możliwe jest jednoczesne mierzenie do 6 wejść wysokiego napięcia na trójfazowym analizatorze PPA lub 12 wejść wysokiego napięcia na PPA3560.
Sonda wysokiego napięcia TTV-HVP-15B umożliwia wszystkim naszym analizatorom mocy pomiar sygnałów napięcia do 20 kVpk.
Sonda jest podłączana do naszych analizatorów mocy za pomocą złącza Vext BNC na każdym kanale wejściowym, przy napięciach do 2 kV DC/ACpk w przypadku podłączenia bezpośredniego lub 10 kV DC, 20 kV ACpk i 7 kV ACrms w połączeniu z naszym ATT10 .
Pomiar napięcia: do 10kV DC, 20kVpk, 7kVrms
Tłumienność: 1000:1
Szerokość pasma: 40MHz
Sonda ULCP o ultra niskiej pojemności jest przeznaczona do pomiaru napięcia w urządzeniach, które są szczególnie wrażliwe na obciążenia pojemnościowe. Jest to szczególnie przydatne podczas pomiaru charakterystyki rozruchowej stateczników oświetleniowych o niskiej mocy. Sonda ULCP o ultra niskiej pojemności wykorzystuje konstrukcję wejścia różnicowego, która zapewnia pojemność względem ziemi wynoszącą 1 pF.
Tłumiki
ATT10, ATT20 i ATT1000 to tłumiki napięcia BNC-BNC, przeznaczone do połączenia między wyjściem BNC zewnętrznego czujnika a wejściem BNC urządzenia pomiarowego z ograniczeniem napięcia.
Dzięki stałemu tłumieniu o szerokim paśmie przenoszenia seria ATT umożliwia stosowanie zewnętrznych urządzeń czujnikowych, takich jak sondy oscyloskopowe wysokiego napięcia, których maksymalne napięcie wyjściowe może przekraczać zakres 3 Vpk wejść zewnętrznych serii PPA.
Adaptery pomiarowe

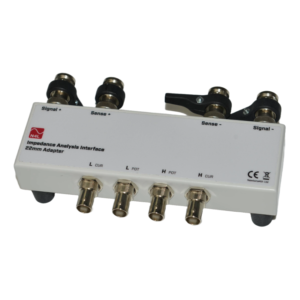

Analizatory impedancji N4L zostały zaprojektowane z rozstawem złączy BNC, który nie odpowiada rozstawowi niektórych dostępnych na rynku urządzeń testowych innych producentów. Nasz adapter IAI 22 mm zmienia standardowy rozstaw IAI na rozstaw 22 mm, co ułatwia podłączenie do urządzeń testowych innych producentów o rozstawie 22 mm.

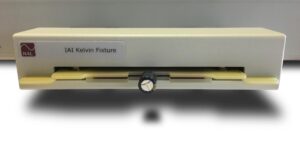

Seria analizatorów impedancji N4L zapewnia wysoką dokładność pomiarów LCR przy wysokich częstotliwościach. Jako uzupełnienie modeli IAI i IAI2 opracowaliśmy adapter Kelvina IAI. Uchwyt ten posiada cztery płytki stykowe, które zapewniają prawdziwy czteroprzewodowy pomiar impedancji.
Transformatory iniekcyjne
Modele PSM1700 i PSM1735 są wyposażone w generatory odniesione do ziemi, w związku z czym konieczne jest odizolowanie wprowadzanego sygnału zakłócającego od ziemi, aby pętla sprzężenia zwrotnego nie została zwarta do płaszczyzny uziemiającej. Zadanie to realizuje transformator iniekcyjny, a firma N4L zaprojektowała wiele transformatorów iniekcyjnych dostosowanych do różnych częstotliwości i napięć.
Standard Injection Transformer
HF Injection Transformer
HV Injection Transformer

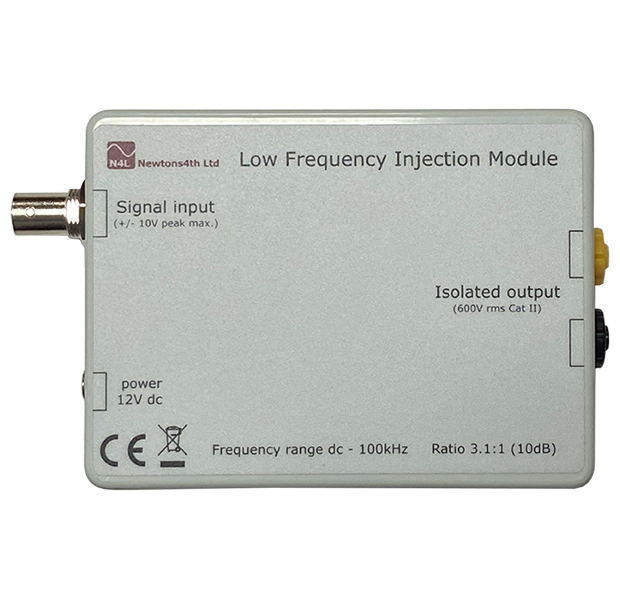

Low Frequency Injection Module
10Hz – 200kHz
500Hz – 35MHz
5Hz – 15MHz
DC – 100kHz

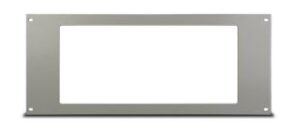

Montaż w szafie typu rack 19''
Zestawy zawierają uchwyty do montażu w szafie 19”, które umożliwiają łatwą integrację z dowolnym systemem szaf 19” zgodnym ze standardem EIA. Uchwyty montuje się do urządzenia Newtons4th poprzez zdjęcie dwóch uchwytów znajdujących się po obu stronach urządzenia.
PPA5/15xx
PPA45/55xx
PPA35xx
PSM3750
2U
4U
2U
4U
Standard EIA
Standard EIA
Standard EIA
Standard EIA
