IAI – Moduł analizy impedancji

Moduł oferuje pomiar parametrów impedancji do 35MHz

Moduł analizy impedancji (IAI) jest opcją-rozszerzeniem dla analizatorów odpowiedzi częstotliwościowej PSM1700 i PSM1735, tworzy razem z nimi precyzyjne rozwiązanie do analizy impedancji. Moduł (IAI) odpowiada funkcjonalności modułu LCR Active Head, lecz oferuje pomiar parametrów w szerszym zakresie częstotliwości i z większą dokładnością. Takie charakterystyki są osiągalne dzięki ulepszonym rozwiązaniom technicznym, dodatkowym bocznikom wewnętrznym, wzmacniaczowi prądu dla sygnałow małych impedancji oraz wspólnemu wzorcowaniu z odpowiednim analizatorem PSM1700 lub PSM1735.

Zdjęcia modułu

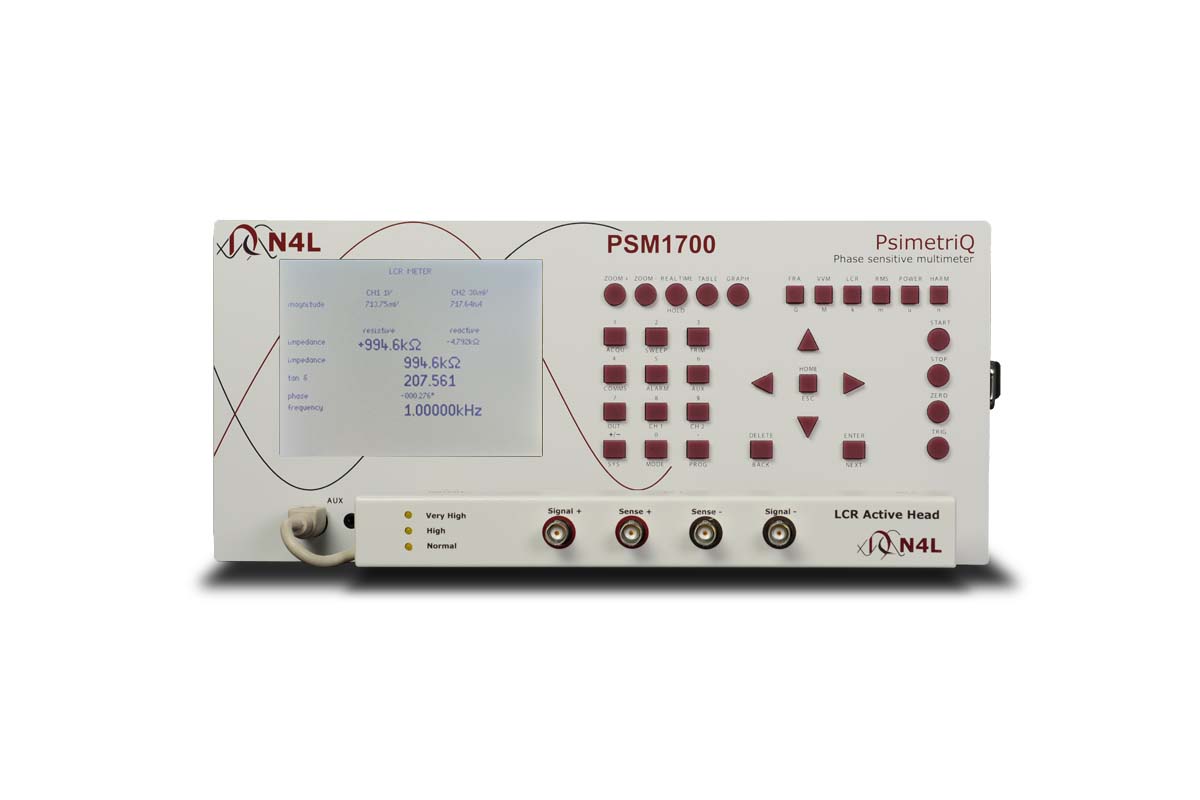

: Analizatory PSM-1700 i PSM-1735 działają wspólnie z modułem LCR Active Head w zakresie częstotliwości opdowiednio do 1 MHz i 5 MHz

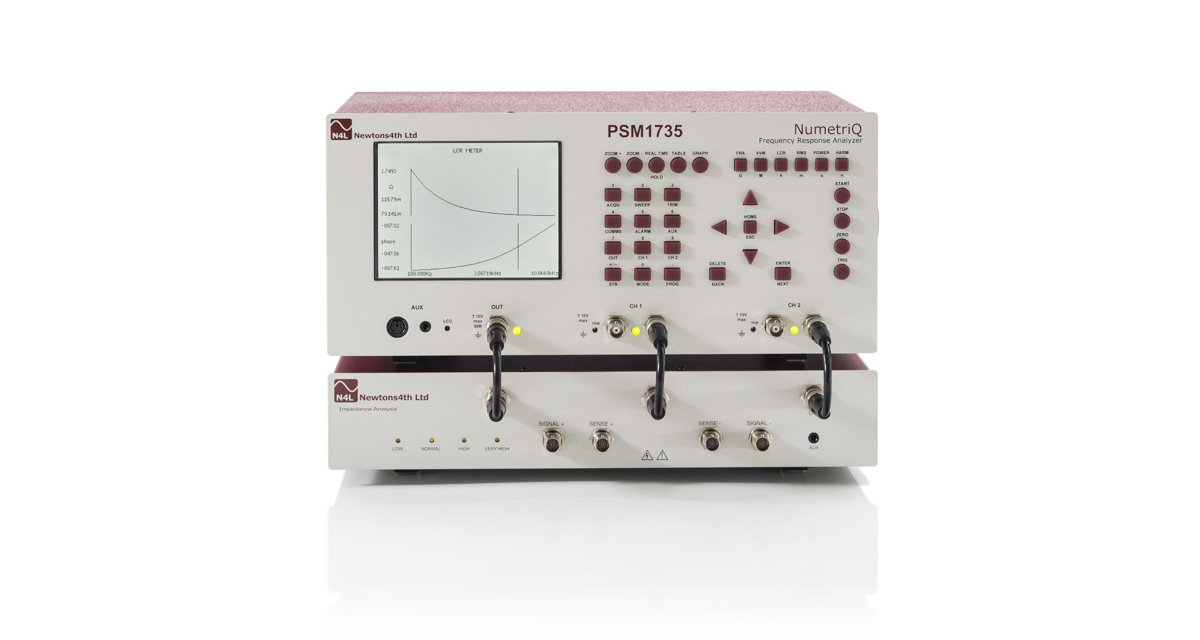

: Analizatory PSM-1700 i PSM-1735 działają wspólnie z modułem IAI, tworząc precyzyjny analizator impedancji

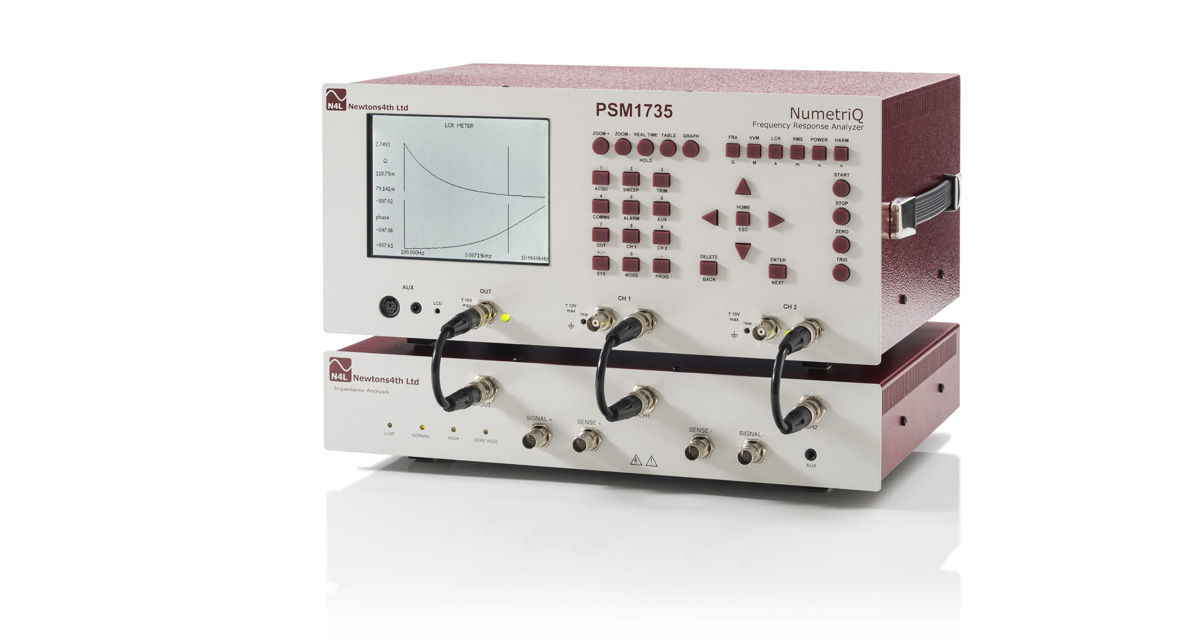

: Po podłączeniu do PSM-1735 modułu IAI, analizator staje się precyzyjnym miernikiem parametrów LCR w zakresie do 35 MHz

Zalety i właściwości

4-przewodowe podłączenie (Kelvin typu) Poziom sygnału: ±10Vpk maksymalnie	Zakres częstotliwości od DC do 35MHz Boczniki wewnętrzne: 5Ω, 50Ω, 5kΩ, 500kΩ

Moduł IAI: opcje, oprogramowanie i akcesoria
Przykłady zastosowań, artykułów i publikacji
Parametry techniczne modułu pomiarowego IAI

Moduł IAI: opcje, oprogramowanie i akcesoria

Prosimy zwrócić uwagę: moduł analizy impedancji (IAI) należy nabywać razem z analizatorem PSM-1700 lub PSM-1735 do wykonania pomiarów parametrów impedancji. Moduł IAI wzmacnia sygnał testowy generatora PSM-1700 / PSM-1735 oraz zapewnia pomiar prądu za pomocą wewnętrznych skalibrowanych boczników wysokoczęstotliwościowych.

Czujniki i akcesoria do czujników:

Kelvin Lead Set - Kable do 4-przewodowego podłączenia
IAI Kelvin Fixture - Wspornik do podłączenia osiowych i radialnych komponentów
TA107 - Wzmacniacz transimpedancyjny
TTF35 - Moduł do testowania urządzeń telekomunikacyjnych (filtrów)
HVx100 2500V – Czyjnik tłumiący

Opcje do pomiaru prądu:

Pomiar parametrów impedancji może być zrealizowany za pomocą boczników zewnętrznych, w takim przypadku moduł analizy impedancji (IAI) nie jest konieczny i wymagany jest wyłącznie wzmacniacz serii LPA jako źródło sygnału testowego. Spadek napięcia na DUT mierzony jest poprzez wejście CH1 analizatorów PSM-1700 / PSM-1735, prąd DUT natomiast jest mierzony poprzez wejście CH2 analizatorów PSM-1700 / PSM-1735 oraz bocznik prądowy serii HF od firmy N4L.

HF010m - Bocznik prądowy. 10mΩ/20Arms, przepustowość 1 MHz
HF100m - Bocznik prądowy. 100mΩ/6Arms, przepustowość 1 MHz
HF470m - Bocznik prądowy. 470mΩ/3Arms, przepustowość 1 MHz
HF01A - Bocznik prądowy. 1Ω/1Arms, przepustowość 1 MHz

Oprogramowanie (bezpłatne):

PSMComm – Oprogramowanie do tworzenia baz danych, wyświetlania wykresów, danych w czasie rzeczywistym
PSMSoft – Oprogramowanie LabView do sterowania, zapisywania i drukowania wyników pomiarowych, włącznie z symulacją Nyquist

Przykłady zastosowań, artykułów i publikacji

Poniżej znajduje się lista artykułów dotyczących zagadnień analizy impedancji

APP008 - Pomiar parametrów LCR za pomocą analizatorów serii PSM

Parametry techniczne modułu pomiarowego IAI

Parametr
Moduł analizy impedancji (IAI)
Zakres częstotliwości	10μHz ~ 35MHz
Zakresy pomiarowe
Indukcyjność	10nH ~ 10kH
Pojemność	1pF ~ 1000μF
Rezystancja	1mΩ ~ 500MΩ
Dokładność podstawowa
PSM-1700 / PSM-1735	0.1% < 1kHz
PSM-1700	0.2% + 0.002% / kHz < 1MHz
PSM-1735	0.2% + 0.005% / kHz < 35MHz
Boczniki wewnętrzne
Niski (Low) 5Ω	0.1⁰ + 0.01⁰ / kHz
Normalny (Normal) 50Ω	0.05⁰ + 0.005⁰ / kHz
Wysoki (High) 5kΩ	0.05⁰ + 0.005⁰ / kHz
Bardzo wysoki (Very High) 500kΩ	0.1⁰ + 0.05⁰ / kHz
Zasilanie
Parametry	90 - 264 Vrms, 47 - 64 Hz
Akcesoria standardowe i opcje
Wyposażenie standardowe modułu analizy impedancji	Zestaw kabli BNC - 4-przewodowe Kelvin-zaciski, 3 х BNC kable podłączeniowe, 1 x do łączności z analizatorem, 1 x zasilania
Opcja: wspornik (IAI Kelvin Fixture)	Wspornik ułatwia podłączenie komponentów radialnych i osiowych
