LPA01 – Wzmacniacz laboratoryjny

Szerokopasmowy precyzyjny wzmacniacz laboratoryjnych i przemysłowych środowisk

Wzmacniacze mocy LPA firmy N4L są niezawodnymi i wytrzymałymi urządzeniami i mogą być zastosowane w laboratoryjnych oraz przemysłowych środowiskach. Początkowo wzmacniacze serii LPA400 były zaprojektowane do wspólnej pracy z analizatorami odpowiedzi częstotliwościowej, chociaż mogą znaleźć swoje zastosowanie w dowolnym zagadnieniu, wymagającym wzmocnienie sygnału względem prądu lub napięcia. Wzmacniacze łączą dokładność DC z szeroką przepustowością, oferując dokładne odtworzenie złożonych kształtów sygnału, na przykład sygnału obciążenia – napędu o pojemnościowym, indukcyjnym lub rezystancyjnym charakterze. Gdy wzmacniacz funkcjonuje w trybie AC sprzężenia, DC-składowa sygnału może być całkiem wyeliminowana. Także wzmacniacz może funkcjonować w trybie AC+(DC). W celu obniżenia poziomu szumu wysokoczęstotliwościowego, pasmo wzmacniacza może być ograniczone za pomocą filtru dolnoprzepustowego (o fazie liniowej, drugiego rzędu).

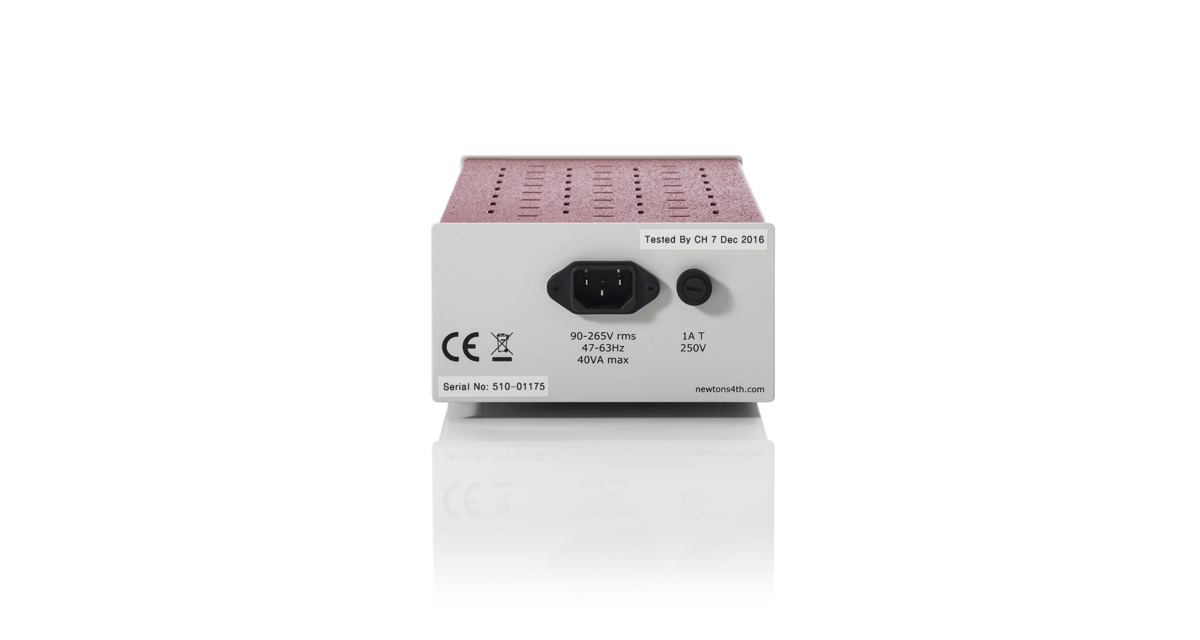

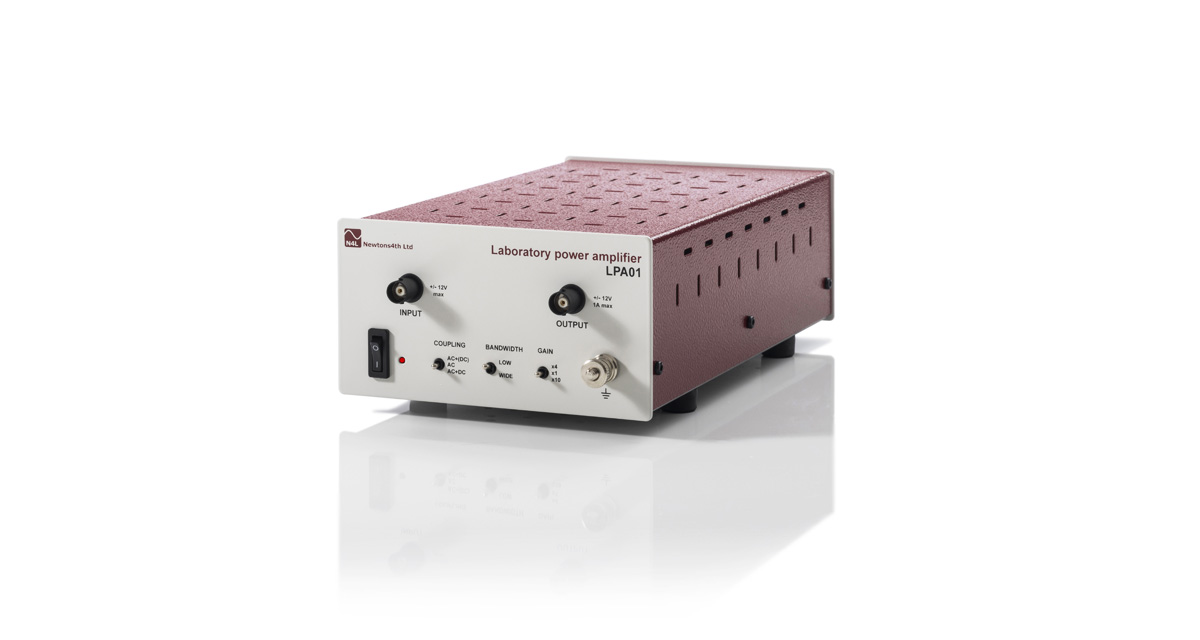

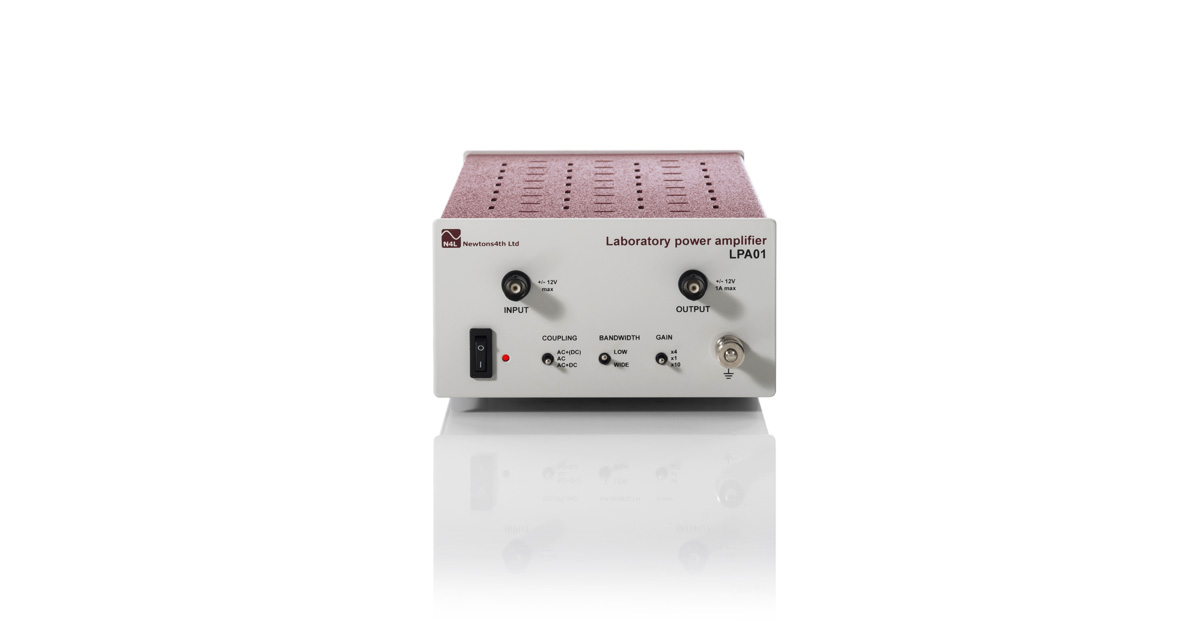

Zdjęcia wzmacniacza

Zalety i właściwości wzmacniacza LPA01

  • 14Vpk @ 1Apk od DC do 1MHz
  • Przełącznik do wyboru współczynnika wzmocnienia
  • Wysoka prędkość narastania napięcia wyjściowego
  • Sprzężenie: AC, AC+DC lub AC z częściowym tłumieniem DC
  • Stabilne charakterystyki przy dowolnym obciążeniu
  • Możliwość wyboru szerokości pasma

Broszury

LPA Brochure April 2019

Dokumentacja

LPA01 User Guide v6_0

LPA01: opcje, oprogramowanie i akcesoria

COMMS_ICON Elektryczne wejściowe/wyjściowe złącza:
  • Wejście: bezpieczny BNC
  • Wyjście: bezpieczny BNC
PROBE_ICON Czujniki i akcesoria do czujników:
  • TA107 - Wzmacniacz transimpedancyjny (do pomiaru wysokich impedancji)
  • HVx100 2500V - Czyjnik tłumiący
CLAMP_ICON Opcje do pomiaru prądu:
  • HF010m - Bocznik prądowy. 10mΩ/20Arms, przepustowość 1 MHz
  • HF100m - Bocznik prądowy. 100mΩ/6Arms, przepustowość 1 MHz
  • HF470m - Bocznik prądowy. 470mΩ/3Arms, przepustowość 1 MHz
  • HF01A - Bocznik prądowy. 1Ω/1Arms, przepustowość 1 MHz
CASES_ICON Walizki transportowe:
  • Soft Carry Case - Czarna nylonowa obudowa do transportowania z przedziałem na akcesoria, paskiem i uchwytem
PC_ICON Oprogramowanie (bezpłatne):
  • PSMComm - Oprogramowanie do tworzenia baz danych, wyświetlania wykresów, danych w czasie rzeczywistym
  • PSMSoft - Oprogramowanie LabView do sterowania, zapisywania i drukowania wyników pomiarowych, włącznie z symulacją Nyquist

Przykłady zastosowań, artykułów i publikacji

Poniżej znajduje się lista artykułów dotyczących zagadnień analizy odpowiedzi częstotliwościowej

APP022 - Pomiar współczynnika PSRR

APP020 - Analiza odpowiedzi częstotliwościowej wzmacniaczy

APP016 - Badanie liniowych RFI filtrów

APP009 - Pomiar małych wartości współczynnika zakłóceń harmonicznych THD za pomocą analizatorów PSM17xx

APP008 - Pomiar parametrów LCR

APP006 - Wysokonapięciowy pomiar pojemności

APP005 - Pomiar parametrów wahających się sygnałów

APP004 - Badanie systemów z FSK

APP003 - Badanie transformatorów LVDT

APP002 - Badanie stabilności pętli sprzężenia zwrotnego

APP001 - Badanie transformatorów komunikacyjnych

Parametry techniczne analizatora LPA01

Parametr

Model wzmacniaczaLPA01
Typ złącza wejściowegoIzolowany BNC
Impedancja wejściowa10kΩ
Szczytowe napięcie wejściowe±12V (±14V)*
Zakres wspólnych napięc wejściowych (Common-Mode)±40V
Napięcie odstępu wejściowe (offset)5mV (maks.), 1.5mV (typowe)
Sprzężenie wejścioweAC, AC+DC, AC+(DC)
Filtr -3dB przy AC sprzężeniu16Hz
Współczynnik wzmocnienia w trybie "(DC)"0.1
Pasmo częstotliwości wzmocnienia1MHz @ 24Vpk-pk
Dolne pasmo -3dB80kHz
Filtr dolnoprzepustowy40dB / dekada
Typ filtru dolnoprzepustowegoZ fazą liniową
Wzmocnieniex1, x4, x10
Dokładność wzmocnienia niskich częstotliwości0.2%*
Typ złącza wyjściowegoIzolowany BNC
Ciągły prąd wyjściowy0.7Arms
Szczytowy prąd wyjściowy1Apk
Szczytowe napięcie wyjściowe±12V (±14V)*
Prędkość narastania napięcia wyjściowego600V/μs
Temperatura eksploatacji0 - 40 ⁰C
Wymiary8.5 x 15 x 25 cm
Waga2kg
Zasilanie90 - 265 Vrms, @ 47 - 63 Hz
Zużycie mocy40VA (maks.)
