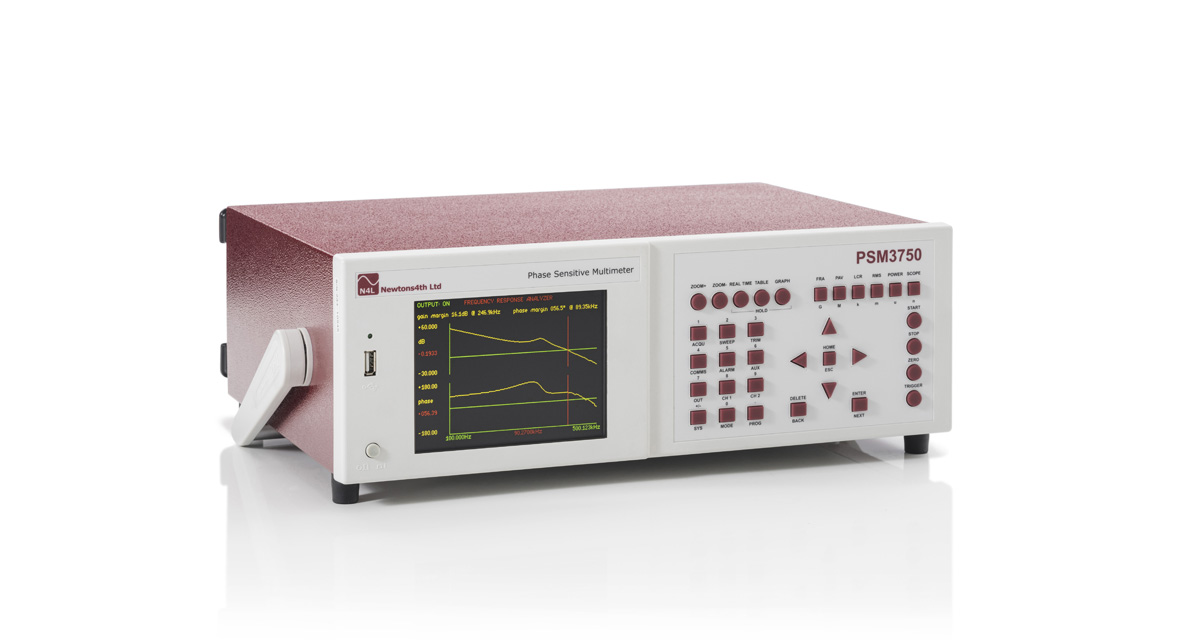

| Analizator odpowiedzi częstotliwościowej | |
| Parametry mierzone | Wielkość, wzmocnienie (CH1/CH2 lub CH2/CH1), wzmocnienie (dB), odstęp wzmocnienia (dB), faza (°)
|
| Zakres częstotliwości | 10µHz ~ 50MHz |
| Dokładność pomiaru wzmocnienia w dB | 0.01dB + 0.1dB / MHz < 5MHz
0.31dB + 0.04dB / MHz < 50MHz |
| Dokładność pomiaru fazy | 0.025º < 10kHz
0.05º + 0.00025º / kHz < 50MHz |
| Źródło częstotliwości | Generator własny lub wejście CH1 |
| Sposób przetwarzania sygnału | DFT w czasie rzeczywistym, bez straty danych |
| Prędkość pomiarów | Do 100 pomiarów na sekundę |
| Filtr | Wybór od 0.2 sekundy |
| Woltomierz wektorowy | |
| Parametry mierzone | Składowa w fazie (I), składowa w kwadraturze (Q), tg Φ, wielkość, faza,
współczynnik składowej w fazie, RMS wartości, współczynnik RMS wartości, wartość LVDT differential,
wartość LVDT ratiometric |
| Zakres częstotliwości | 10µHz ~ 50MHz |
| Dokładność podstawowa (AC komponenty) | 0.075% Rng + 0.075% Rdg + 50µV < 10kHz
0.075% Rng + 0.25% + 0.001% / kHz Rdg + 50µV < 1MHz
0.075% Rng + 0.01% + 0.00025% / kHz Rdg + 50µV < 50MHz |
| Analizator LCR | |
| Parametry mierzone | L, C, R (AC), Q, tgδ, impedancja, faza – obwodu szeregowego / równoległego
|
| Zakres częstotliwości | 10µHz ~ 50MHz |
| Bocznik prądowy | Zewnętrzny lub moduł IAI2 (moduł analizy impedancji) |
| Parametry pomiarowe LCR | |
| Rezystancja (R) | 1mΩ do 500MΩ |
| Reaktancja (X) | 1mΩ do 500MΩ |
| Impedancja (Z) | 1mΩ do 500MΩ |
| Pojemność (Cp & Cs) | 1pF do 1mF |
| Kąt fazowy | 0 do 360⁰ z 0.001⁰ rozdzielczością |
| Q czynnik | ±0.00001 ~ 9999.99 |
| Tan Delta (odwrotność Q, także znane jako czynnik rozpraszania D) | ±0.00001 ~ 9999.99 |
| Admitancja (Y), odwrotność impedancji (Siemen) | ±2nS do 1KS |
| Przewodność (G), rzeczywista część admitancji (Siemen) | ±2nS do 1KS |
| Susceptancja (B), urojona część admitancji (Siemen) | ±2nS do 1KS |
| Napięcie początkowe (bias) | ±10V |
| Zakresy (bocznik zewnętrzny) | Indukcyjność - 1H do 100 H
Pojemność - 100pF do 100F
Rezystancja - 1Ω do 1MΩ |
| Dokładność podstawowa | 0.1% + dopuszczalna dokładność bocznika prądowego |
| Możliwość przemiatania częstotliwości (sweep) | Wszystkie (AC) funkcje |
| Woltomierz RMS | |
| Ilość kanałów | 2 (opcjonalne 3) |
| Zakres częstotliwości | DC ~ 5MHz
5MHz ~ 50MHz tylko na składowej podstawowej |
| Parametry mierzone | RMS, AC, DC, szczyt, CF, przepięcie (surge), dBm |
| Dokładność podstawowa (AC komponenty) | Jako "woltomierz wektorowy" + 0.05mV |
| Dokładność podstawowa (DС komponenty) | 0.1% Rng + 0.1% Rdg + 0.5mV |
| Analizator mocy | |
| Parametry mierzone | W, VA, współczynnik mocy, A, V – szerokopasmowe, na podstawowej składowej, zintergrowane, harmoniczne |
| Zakres częstotliwości | DC ~ 5MHz
5MHz ~ 50MHz tylko na składowej podstawowej |
| Bocznik prądowy | Zewnętrzny |
| Dokładność pomiaru prądu | Jako "napięcie" + dopuszczalna dokładność bocznika prądowego |
| Dokładność pomiaru mocy | 0.1% VA Rng + 0.1% Rdg + tolerancja bocznika zewnętrznego |
| Źródło sygnału | |
| Typ generatora | Całkowicie izolowany do 10Vrms, chroniony przed napięciem do 500Vpk. Bezpośrednia synteza cyfrowa (DDS) |
| Częstotliwość sygnału | 10µHz ~ 50MHz |
| Kształt sygnału | Sinusoidalny, kwadratowy, trójkątny, piła, szum biały |
| Dokładność (bez kompresji amplitudy) | Częstotliwość ±0.05%, amplituda ±5% < 10MHz, amplituda ±10% < 50MHz |
| Impedancja | 50Ω ± 2%, 100pF względem obudowy |
| Poziom wyjściowy | 35mVrms ~ 10Vrms |
| Odstęp (offset) | ±10VDC, rozdzielczość 20mV |
| Analizator harmonicznych | |
| Typ skanowania | Pojedynczy lub seryjny |
| Zakres częstotliwości | 20mHz ~ 5MHz
5MHz ~ 50MHz tylko na składowej podstawowej |
| Parametry mierzone | Harmoniczne, THD serii harmonicznych, THD różnicowy |
| Maks. numer harmonicznej | 100 |
| Zakresy wejściowe | |
| Wejścia różnicowe | 2 czy 3 x wejścia izolowane 500Vpk |
| Złącza | Izolowane BNC |
| Sprzężenie | AC+DC, AC (<10VDC), AC (< 500VDC) |
| Zakresy wejściowe | 3mV, 10mV, 30mV, 100mV, 300mV, 1V, 3V, 10V, 30V, 100V, 300V, 500V,
300mV∗, 1V∗, 3V∗, 10V∗ (∗ - Tłumik wysokiego napięcia) |
| Skalowanie | 1 x 10^-9 ~ 1 x 10^9 |
| Wybór zakresu pomiarowego | Całkowicie automatyczny, tylko zwiększenie, ręczny |
| Impedancja wejściowa | 1MΩ Różnicowy / 100pF względem obudowy |
| Dostępne konfiguracje | |
PSM3750 - 2C
PSM3750 - 3C
PSM3750 - 2C + IAI2
PSM3750 - 3C + IAI2 | 2-kanałowy PSM3750
3-kanałowy PSM3750

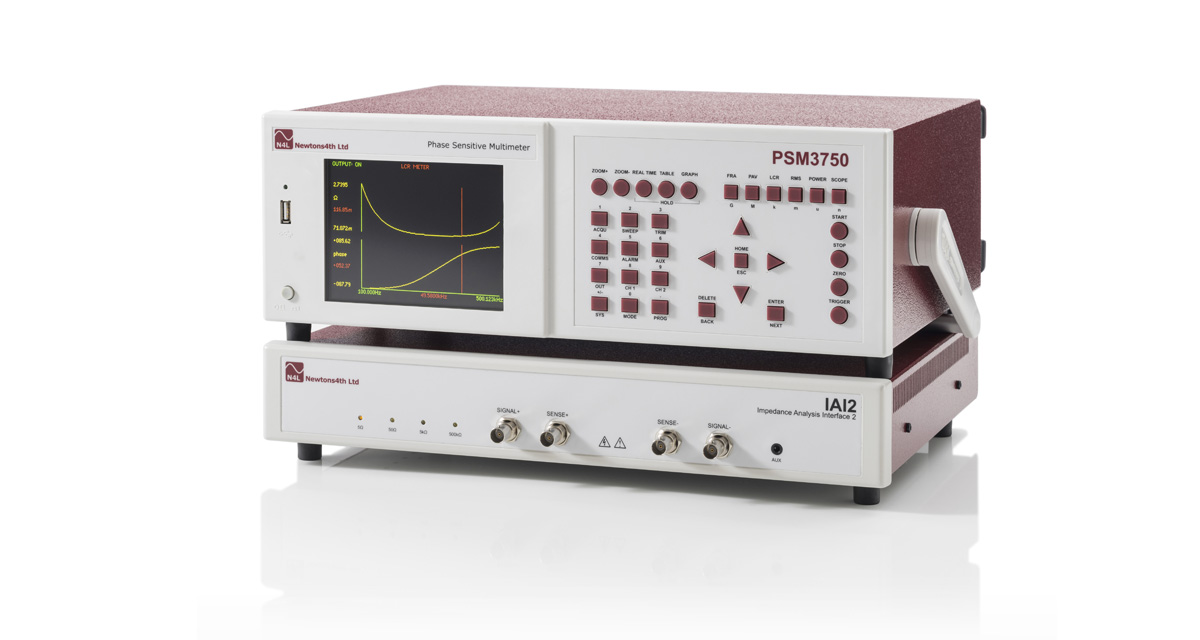

2-kanałowy PSM3750 + moduł analizy impedancji IAI2
3-kanałowy PSM3750 + moduł analizy impedancji IAI2
|
| Moduł analizy impedancji (IAI2) | |
| Zakres częstotliwości | 10µHz ~ 50MHz |
| Parametry mierzone | L, C, R (AC), Q, tgδ, impedancja, faza – obwodu szeregowego / równoległego |
| Dokładność podstawowa | 0.1% 1kHz
0.2% + 0.002% / kHz < 1MHz
0.2% + 0.0005% / kHz < 35MHz
0.2% + 0.001% / kHz < 50MHz
|
| Zakresy pomiarowe | Indukcyjność - 10nH do 10kH
Pojemność - 1pF do 1000F
Rezystancja - 1mΩ do 500MΩ |
| Dokładność fazy bocznika wewnętrznego | Niski (Low) 5Ω: 0.1⁰ + 0.01⁰ / kHz
Normalny (Normal) 50Ω: 0.05⁰ + 0.005⁰ / kHz
Wysoki (High) 5kΩ: 0.05⁰ + 0.005⁰ / kHz
Bardzo wysoki (Very High) 500kΩ: 0.1⁰ + 0.05⁰ / kHz |
| Akcesoria | |
| Sondy | 4 zestawy do 2-kanałowej wersji analizatora
6 zestawów do 3-kanałowej wersji analizatora
|

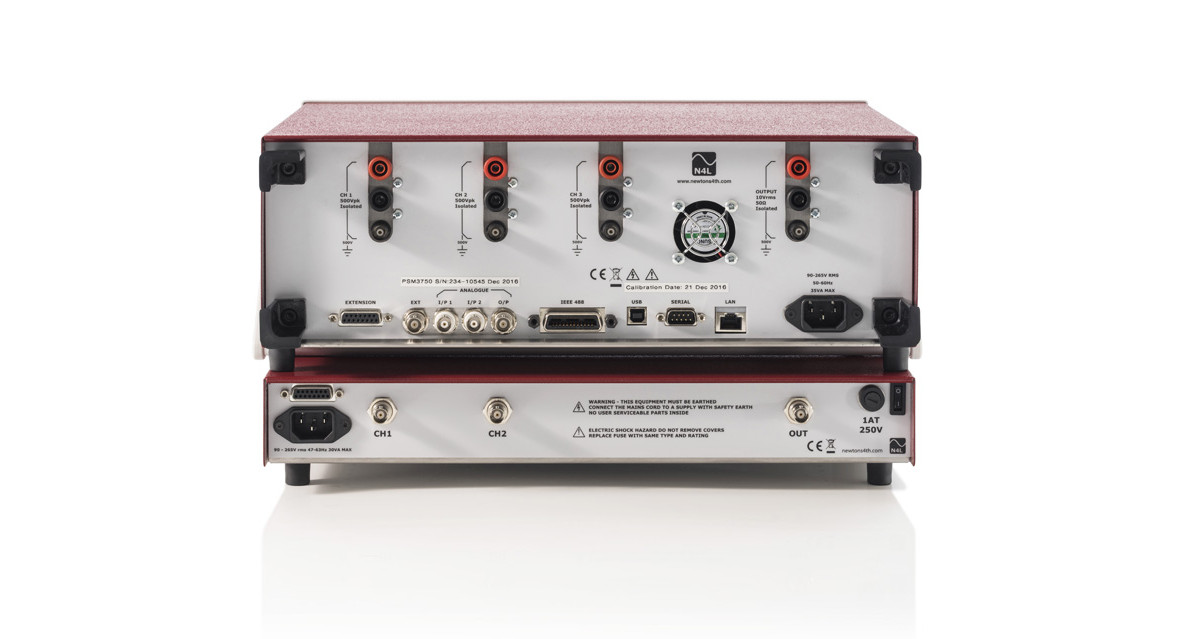

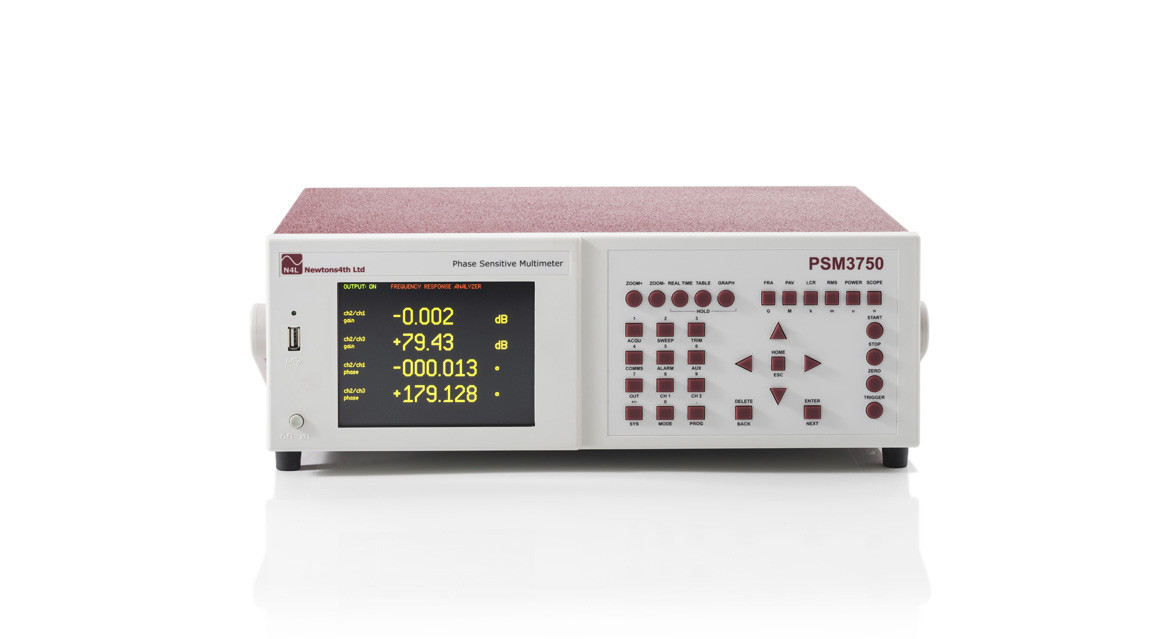

| Kable | Zasilania, interfejsowy RS232 i pomiarowe |
| Oprogramowanie | CommView, PSMComm2 |
| Dokumentacja | Certyfikat wzorcowania, instrukcja obsługi |
| Interfejsy | |
| Interfejs RS232 | Prędkość przesyłania 19200 baud, RTS/CTS |
| Wyjście analogowe | Dwubiegunowy ±10V dla dowolnej funkcji pomiarowej. Złącze BNC |
| Wyjście do synchronizacji | Zsynchronizowane pulsem z generatorem |
| Porty rozszerzenia | 2, 15-pin D-typ (F) |
| Interfejs LAN | 10/100 base-T Ethernet auto sensing RJ45 |
| Interfejs GPIB | IEEE488.2 kompatybilny |
| Rejestrator danych | |
| Rejestacja | Do 4 wybieranych przez użytkownika wartości |
| Okno rejestratora | Od 10ms bez przerw |
| Pamięć | RAM lub nieulotna pamięć do 16000 zapisów |
| Parametry ogólne | |
| Wyświetlacz | 480 х 272 kolorowy TFT, podświetlenie białym LED |
| Wymiary | 92 (W) x 215 (S) x 312 (G) mm, bez nóżek |
| Waga | 3.3kg (2-kanałowa wersja), 3.5kg (3-kanałowa wersja) |
| Zapisywanie programów testowania | 100, program 1 jest wczytywany po włączeniu analizatora |
| Zapisywanie parametrów przemiatania częstotliwości | 2000, wszystkie parametry dla dowolnej funckji przemiatania |
| Sterowanie zdalne | Zgodność pełna, sterowanie i przesyłanie danych |
| Temperatura ekspoatacji | +5 ~ +40° temperatura otoczenia, 20-90% wilgotności względnej bez kondensatu |
| Zasilanie | 90 ~ 265Vrms, 50 ~ 60Hz, 30VA maks. |
| Gwarancja | 3 lata |
| Przykłady zastosowań | |
| Obwody ze sprzężeniem zwrotnym | Tworzenie diagramu Bode lub wykresu funkcji wzmocnienia (Gain)
Wzmocnienie pętli i przesunięcie fazowe w zależności od częstotliwości
Liczbowa i graficzna prezentacja marży fazy i wzmocnienia |
| Dowolna cześć pętli | Funkcja wzmocnienia |
| Dowolny wzmacniacz | Wzmocnienie DC prądu
Przepustowość przy otwartej pętli sprzężenia zwrotnego
Marża fazy
Impedancja wyjściowa |
| Transoptory | Współczynnik wzmocnienia prądu
Zjawiska związane z prądem zmiennym
Szerokość przepustowości |
| Systemy ze sprzężeniem zwrotnym | Impedancja wejściowa / wyjściowa |
| Dowolny komponent | Parametry pierwotne (na przykład, pojemność, rezystancja itp.)
Parametry pasożytne (wewnętrzne indukcyjności lub rezystancje)
Impedancja w zależności od częstotliwości |
| Piezoelement | Charakterystyki rezonansowe |
| Transformatory lub indukcyjności | Rezystancja DC
Indukcyjność przy otwartym obwodzie
Częstotliwośći rezonansu własnego
Pojemność uzwojeń |
| Transformatory | Indukcyjność rozpraszania
Rezystancja DC uzwojeń |
| Diody | Impedancja w punkcie pracy |
