Biorąc pod uwagę, że zadaniem zasilacza jest utrzymanie określonej wartości wyjściowej, większość zasilaczy jest regulowana.

Regulacja polega na porównaniu wartości wyjściowej zasilacza z wartością odniesienia, a następnie dostosowaniu stopnia wzmocnienia w zasilaczu w celu utrzymania pożądanej wartości wyjściowej.

„Analiza odpowiedzi pętli” lub „analiza odpowiedzi częstotliwościowej” to określenie charakterystyki pętli regulacyjnej na podstawie względnego wzmocnienia i fazy między dwoma punktami w zakresie częstotliwości.

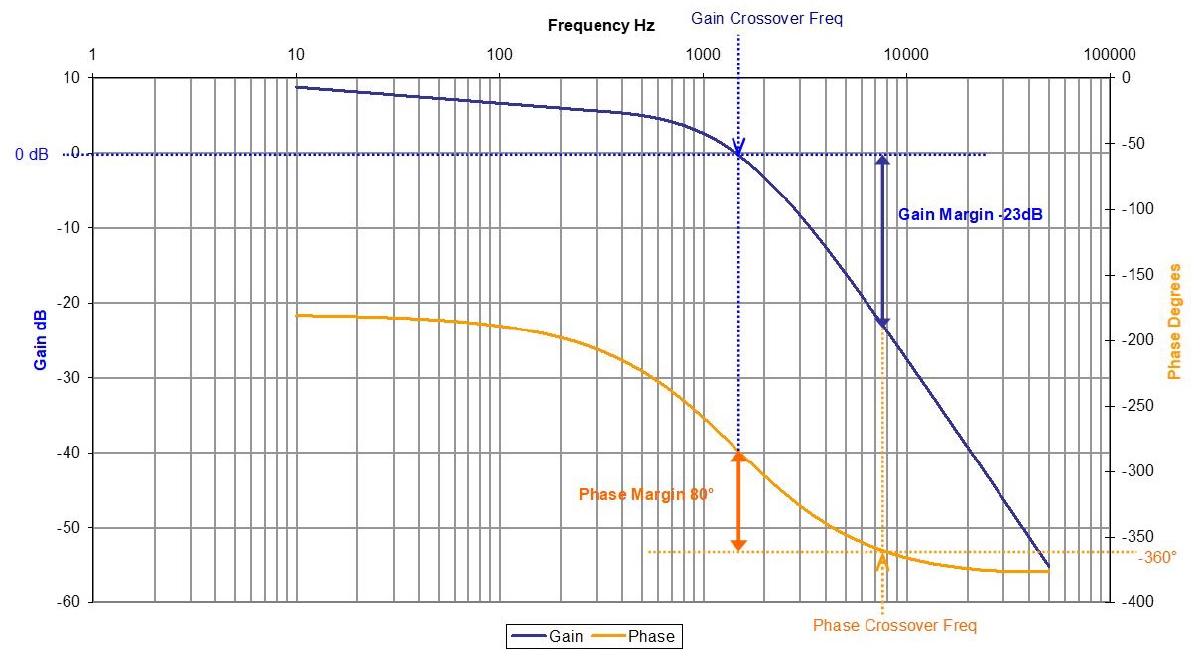

Wyniki testów odpowiedzi pętli są zazwyczaj przedstawiane w postaci wykresu Bodego lub Nyquista, co pozwala inżynierowi sprawdzić regulację i stabilność zasilacza w odpowiedzi na zmianę obciążenia.

Metoda ta pozwala uniknąć subiektywności obserwacji przebiegu podczas skokowej zmiany obciążenia, zapewniając jasno zdefiniowany i mierzalny test stabilności z wykorzystaniem bezwzględnych i mierzalnych wartości docelowych marginesu wzmocnienia i marginesu fazowego w określonym zakresie częstotliwości.

Powszechnie uznane marginesy dla stabilnego zasilacza to margines wzmocnienia -20 dB przy zerowej fazie pętli oraz margines fazowy 45 stopni przy wzmocnieniu pętli wynoszącym 0 dB.

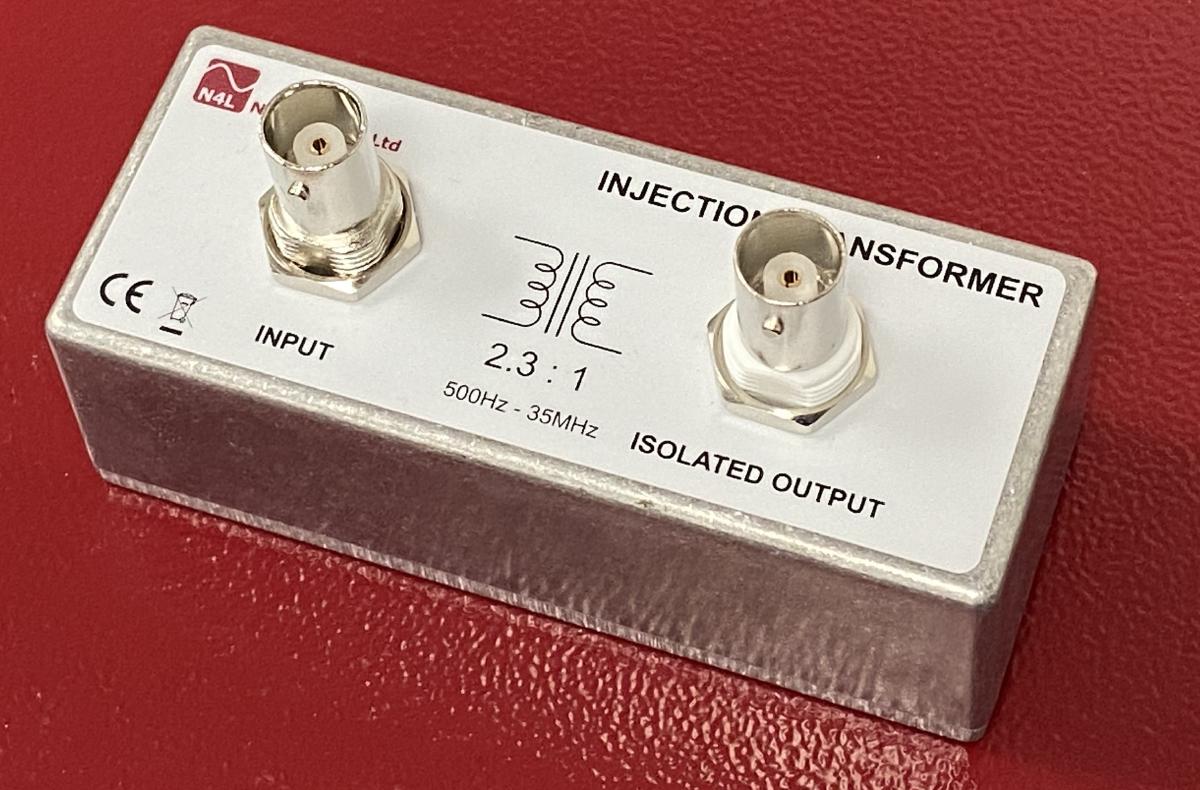

Pętle (obwody) regulacyjne najczęściej testuje się poprzez iniekcję lub „wprowadzenie” sygnału zakłócającego do pętli, a następnie wykorzystanie urządzenia pomiarowego, które może zmierzyć względne wzmocnienie i względną fazę wprowadzonego sygnału w dwóch punktach pętli.

Wprowadzanie sygnału powinno idealnie odbywać się w części pętli o wysokiej impedancji sprzężenia zwrotnego, aby zapewnić, że sprzęt do wprowadzania i pomiaru sygnału ma minimalny wpływ na testowaną pętlę, a co za tym idzie, źródło sygnału zakłócającego powinno być izolowane, tak aby napięcie resztkowe w tym punkcie obwodu nie uległo zakłóceniu.
