Zestaw do analizy impedancji IAI
Moduł do pomiaru impedancji, DC, 10 uHz – 35 MHz, boczniki wewnętrzne 5 Ω, 50 Ω, 5 kΩ, 500 kΩ, 4-przewodowe połączenia Kelvina
Producent:
Przegląd

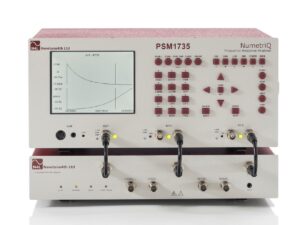

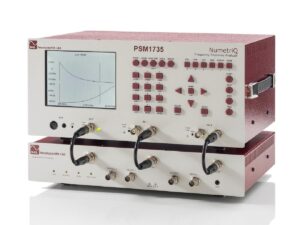

Interfejs analizy impedancji (IAI) jest opcjonalnym interfejsem pomiarowym przeznaczonym do stosowania w połączeniu z analizatorami odpowiedzi częstotliwościowej PSM1700 i PSM1735, tworząc w ten sposób analizator impedancji o wysokiej dokładności. IAI zapewnia wszystkie funkcje oferowane przez głowicę aktywną LCR, ale z szerszym zakresem pomiaru częstotliwości i impedancji oraz wyższą dokładnością nominalną. Osiągnięto to dzięki bardziej zaawansowanej konstrukcji, która obejmuje dodatkowy wewnętrzny zakres bocznikowy, wzmacniacz prądu zwiększający poziomy sygnału o niskiej impedancji oraz kalibrację wraz z PSM1700/PSM1735, z którym będzie używany.
Najważniejsze cechy
- 4-przewodowe połączenia Kelvina
- Zakres częstotliwości: DC, 10 uHz – 35 MHz
- Boczniki wewnętrzne: 5Ω, 50Ω, 5kΩ, 500kΩ
- Poziom sygnału: ±10Vpk maks
- Prosta konwersja do połączenia 2-przewodowego
Zastosowania
- Analiza i charakterystyka elementów pasywnych
- Analiza materiałów (korozja, analiza wykończenia powierzchni itp.)
- Analiza impedancji elektrochemicznej
- Zastosowania biomedyczne
- Pomiary impedancji kabli
Kody produktu
Kod produktu
Kod
Kod produktu
Opis produktu
IAI
Zestaw z modułu IAI (Impedance Analyser Interface), przewodów typu Kelvin
PSM1700 & IAI
Analizator odpowiedzi częstotliwościowej (FRA) / impedancji, DC & 10μHz - 1MHz
PSM1735 & IAI
Analizator odpowiedzi częstotliwościowej (FRA) / impedancji, DC & 10μHz - 35MHz
