Zestaw do analizy impedancji IAI2
Moduł do pomiaru impedancji, DC, 10 uHz – 50 MHz, boczniki wewnętrzne 5 Ω, 50 Ω, 5 kΩ, 500 kΩ, 4-przewodowe połączenia Kelvina
Producent:
Przegląd

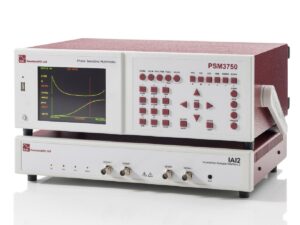

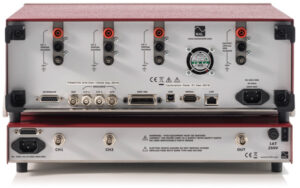

IAI2 to opcjonalny interfejs pomiarowy przeznaczony do użytku w połączeniu z analizatorem odpowiedzi częstotliwościowej PSM3750, tworząc w ten sposób wysokoprecyzyjny analizator impedancji. IAI2 zapewnia wszystkie funkcje oferowane przez głowicę aktywną LCR, ale ma szerszy zakres pomiaru częstotliwości i impedancji oraz wyższą dokładność nominalną. Osiągnięto to dzięki bardziej zaawansowanej konstrukcji, która obejmuje dodatkowy wewnętrzny zakres bocznikowy, wzmacniacz prądu zwiększający poziomy sygnałów o niskiej impedancji oraz kalibrację wraz z PSM3750, z którym będzie używany.
Najważniejsze cechy
- 4-przewodowe połączenia Kelvina
- Zakres częstotliwości: DC, 10 uHz – 50 MHz
- Boczniki wewnętrzne: 5Ω, 50Ω, 5kΩ, 500kΩ
- Poziom sygnału: ±10Vpk maks
- Prosta konwersja do połączenia 2-przewodowego
Zastosowania
- Analiza i charakterystyka elementów pasywnych
- Analiza materiałów (korozja, analiza wykończenia powierzchni itp.)
- Analiza impedancji elektrochemicznej
- Zastosowania biomedyczne
- Pomiary impedancji kabli
Kody produktu
Kod produktu
Kod
Kod produktu
Opis produktu
IAI2
Zestaw z modułu IAI2 (Impedance Analyser Interface 2), przewodów typu Kelvin
PSM1735-2C & IAI2
2-kanałowy analizator odpowiedzi częstotliwościowej (FRA) / impedancji, DC & 10μHz - 50MHz
PSM1735-3C & IAI2
3-kanałowy analizator odpowiedzi częstotliwościowej (FRA) / impedancji, DC & 10μHz - 50MHz
