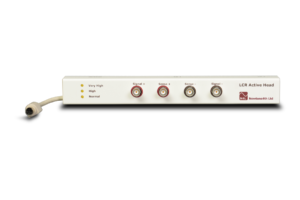

Zestaw do analizy impedancji LCR Active Head
Moduł do pomiaru impedancji, DC & 10 uHz – 5 MHz, boczniki wewnętrzne 100 Ω, 10 kΩ, 1 MΩ, 4-przewodowe połączenia Kelvina
Producent:
Przegląd
LCR Active Head to akcesorium do przetwarzania sygnału, które mocuje się z przodu analizatora odpowiedzi częstotliwościowej PSM1700 lub PSM1735, aby zapewnić funkcje pomiaru LCR. Aktywne bufory minimalizują efekty rozproszenia i izolują obciążenie wejść przyrządu od pomiaru, a także oddzielają generator od obwodów pomiarowych, aby uzyskać pomiary 4-przewodowe Kelvina.
Najważniejsze cechy
- 4-przewodowe połączenia Kelvina
- Zakres częstotliwości: DC, 10 uHz – 5 MHz
- Boczniki wewnętrzne: 100Ω, 10kΩ, 1MΩ
- Poziom sygnału: ±10Vpk maks
Zastosowania
- Analiza i charakterystyka elementów pasywnych
- Analiza materiałów (korozja, analiza wykończenia powierzchni itp.)
- Analiza impedancji elektrochemicznej
- Zastosowania biomedyczne
- Pomiary impedancji kabli
Kody produktu
Kod produktu
Kod
Kod produktu
Opis produktu
LCR Active Head Set
Zestaw z modułu LCR Active Head, przewodów typu Kelvin
