Analizator odpowiedzi częstotliwościowej SFRA45 to przenośny analizator SFRA z zakresem częstotliwości od 5 Hz do 45 MHz. Techniki pomiarowe i formaty danych są w pełni zgodne z normą PN-EN 60076 dotyczącą testowania transformatorów mocy, część 18 – wymagania dotyczące odpowiedzi częstotliwościowej.

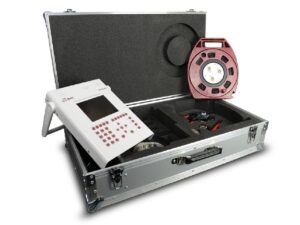

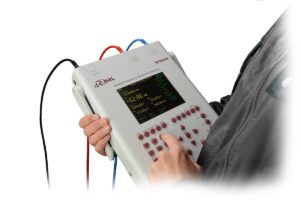

Wyposażony w kontrastowy kolorowy ekran LCD, zasilanie prądem stałym i wewnętrzną baterię wielokrotnego ładowania, ten przyrząd w formie tabletu może być używany z oprogramowaniem komputerowym lub bez niego. Niezawodne połączenie z badanym urządzeniem zapewnia konstrukcja bębna kablowego, charakterystyczna dla firmy N4L, oraz niestandardowe zaciski połączeniowe.

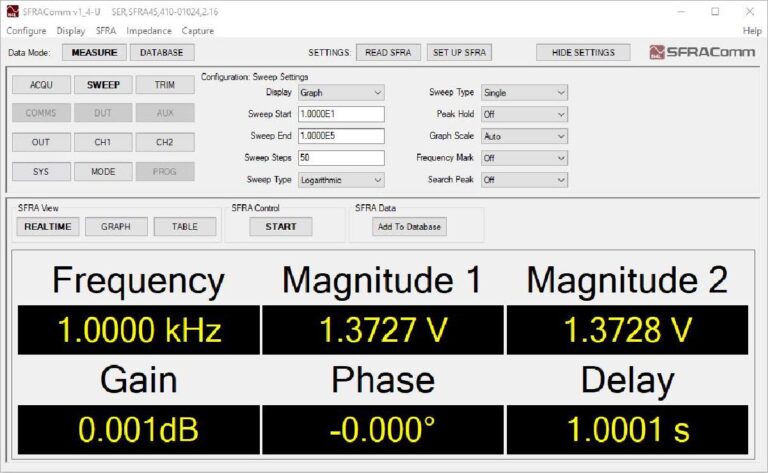

Specjalne oprogramowanie komputerowe SFRAComm umożliwia prezentację przebiegów zarejestrowanych na żywo lub pobranych z pamięci stałej SFRA45. Oprogramowanie zawiera również bazę danych do przechowywania wyników i porównywania wykresów częstotliwościowych z poprzednimi przebiegami transformatora, a także automatyczny test diagnostyczny stanu za pomocą algorytmów DLT911.
- Zakres częstotliwości: 5 Hz – 45 MHz
- Dokładność pomiaru fazy 0.05°
- Dokładność pomiaru wzmocnienia: o.02dB
- Pomiar LCR i funkcje oscyloskopu
- Oprogramowanie komputerowe z bazą danych
- Kontrola stanu transformatora za pomocą algorytmów metody DLT911
- Testy SFRA zgodne z PN-EN 60076 Transformatory – Część 18: pomiar odpowiedzi częstotliwościowej
- Projektowanie, testowanie i konserwacja predykcyjna transformatorów mocy, silników i cewek indukcyjnych
