Moduły interfejsowe
Połączenie 1-6 przetworników prądówych serii DT / DS / DQ / DN /DM / DL w system pomiarowy
Producent:

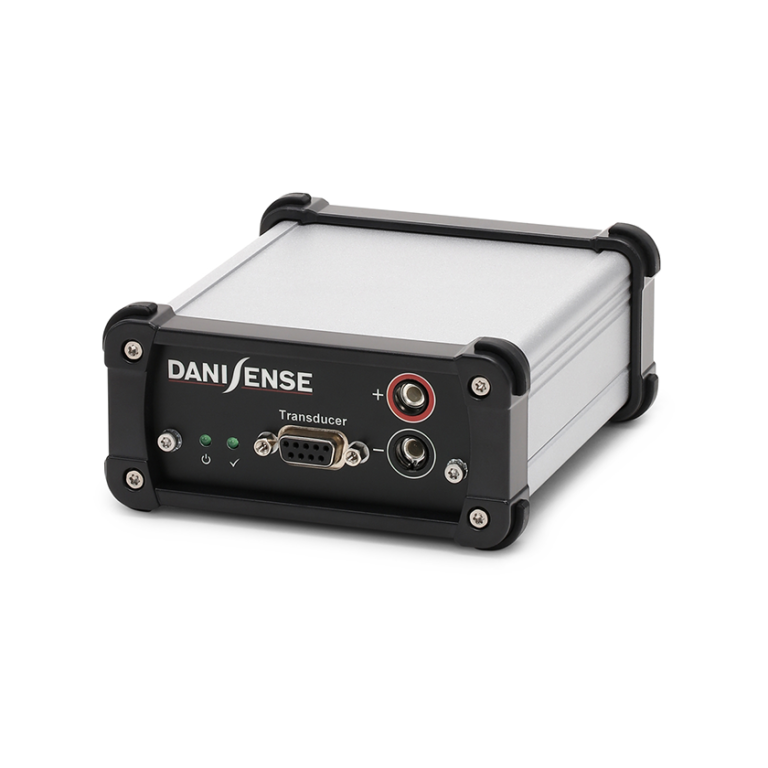

Ilość kanałów (CTs)
1
Wysokość
56mm
Wyjście pomiarowe
Prądowe
- 1 kanał poprzez złącze DSUB
- Zasilanie przetwornika ±15 V, 1.2 A DC
- Uniwersalne zasilanie modułu od sieci
- Odczyt pomiarów poprzez złącze bananowe 4 mm
- Diody LED zasilania i stanu na przednim panelu

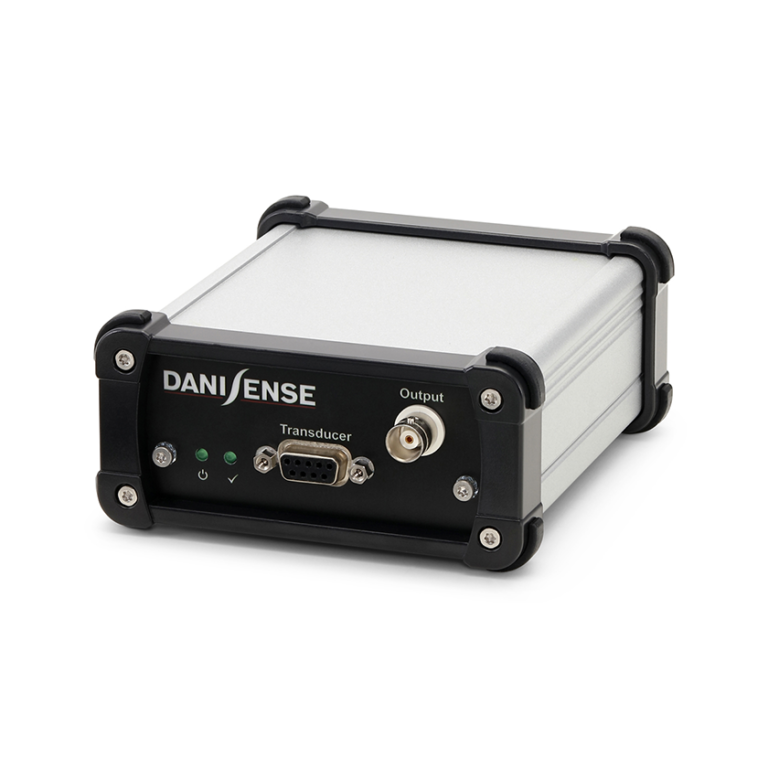

Ilość kanałów (CTs)
1
Wysokość
56mm
Wyjście pomiarowe
Napięciowe
- 1 kanał poprzez złącze DSUB
- Zasilanie przetwornika ±15 V, 1.2 A DC
- Uniwersalne zasilanie modułu od sieci
- Odczyt napięcia poprzez złącze BNC
- Diody LED zasilania i stanu na przednim panelu

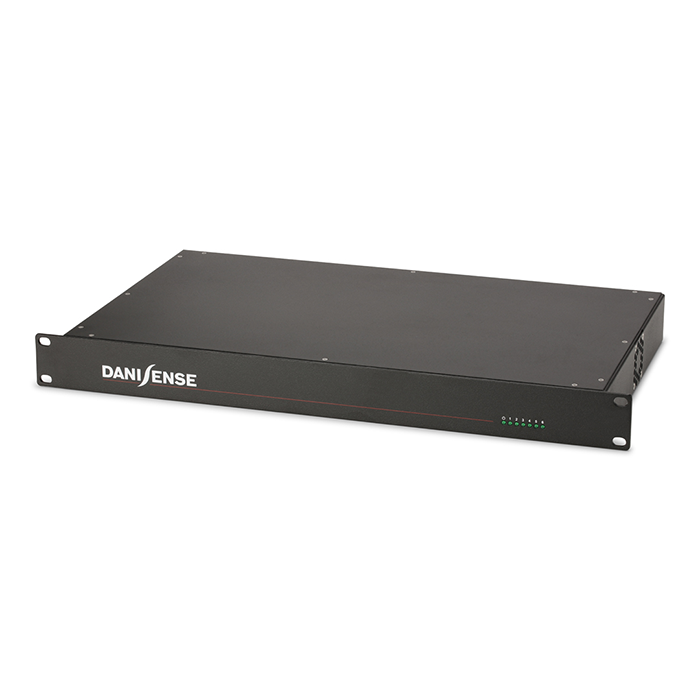

Ilość kanałów (CTs)
4
Wysokość
1U / 19” rack
Wyjście pomiarowe
Prądowe
- Sygnały wyjściowe przetworników prądu poprzez złącza bananowe 4 mm
- Diody LED sygnalizujące normalną pracę każdego przetwornika oraz dioda LED zasilania dla DSSIU-4-1U
- Napięcie wejściowe AC (100–240V AC 50/60 Hz), DC (120–370V DC)
Ilość kanałów (CTs)
6
Wysokość
1U / 19” rack
Wyjście pomiarowe
Prądowe
- Sygnały wyjściowe przetworników prądu poprzez złącza bananowe 4 mm
- Indywidualny/szeregowy dostęp do uzwojeń kalibracyjnych 6 przetworników za pomocą złącz bananowych 4 mm
- 15-pinowe złącze DSUB zapewnia dostęp do izolowanych sygnałów stanu każdego przetwornika i zasilania
- Diody LED sygnalizujące normalną pracę każdego przetwornika oraz dioda LED zasilania dla DSSIU-4-1U
- Napięcie wejściowe AC (100–240V AC 50/60 Hz), DC (120–370V DC)
Ilość kanałów (CTs)
6
Wysokość
1U / 19” rack
Wyjście pomiarowe
Napięciowe
- Napięcie wyjściowe z przetworników prądu przez złącza mini XLR
- 6 slotów dla modułów wyjściowych napięcia (VOM)
- Indywidualny/szeregowy dostęp do uzwojeń kalibracyjnych 6 przetworników za pomocą złącz bananowych 4 mm
- 15-pinowe złącze DSUB zapewnia dostęp do izolowanych sygnałów stanu każdego przetwornika i zasilania
- Diody LED sygnalizujące normalną pracę każdego przetwornika oraz dioda LED zasilania dla DSSIU-4-1U
- Napięcie wejściowe AC (100–240V AC 50/60 Hz), DC (120–370V DC)
