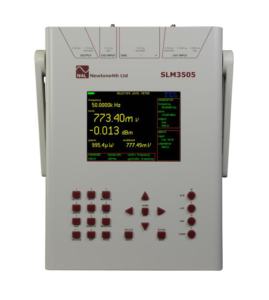

Firma N4L zajmuje się projektowaniem selektywnych mierników poziomu od wielu lat. Jednym z produktów jest wielofunkcyjny miernik poziomu sygnału SLM3505, wyposażony w wiele funkcji pomiarowych oraz generator sygnału. Urządzenie jest przenośnym analizatorem systemów HV PLC, wyposażonym w baterie. Analizator posiada TFT kolorowy wyświetlacz, interfejs USB do podłączenia zewnętrznej pamięci.
Selektywny pomiar poziomu sygnału
Opis ogólny:

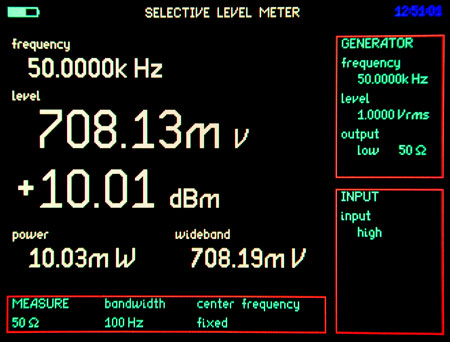

Selektywny miernik poziomu (SLM) mierzy poziom sygnału poszczególnych częstotliwości w zakresie od 5 Hz do 5 MHz. Ekran główny SLM wyświetla wszystkie istotne wartości pomiarów selektywnych częstotliwości, w tym:
- Częstotliwość
- Poziom w jednostkach napięcia RMS
- Poziom w jednostkach dBm
- Moc
- Wartość napięcia szerokopasmowego RMS

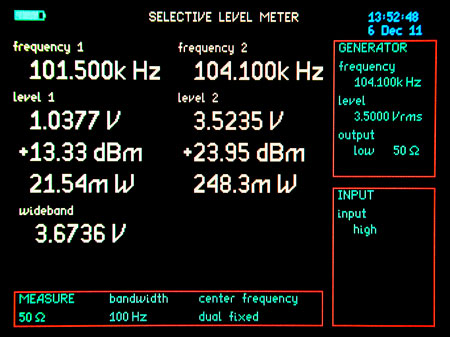

Tryb podwójnej selektywnej częstotliwości:
SLM posiada funkcję podwójnej częstotliwości, która umożliwia selektywny pomiar dwóch częstotliwości na jednym ekranie w tym samym czasie.

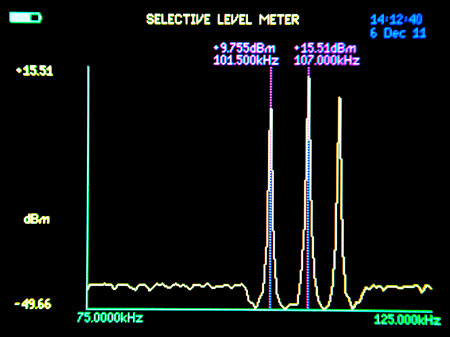

Selektywne przemiatanie miernika poziomu:
Służy do przeprowadzenia pasywnego skanowania toru komunikacyjnego, aby określić wszystkie częstotliwości obecne na linii.

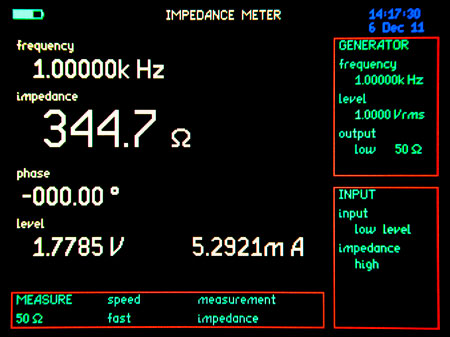

Analiza impedancji
Opis ogólny:
Analizator impedancji mierzy impedancję różnych obwodów w zakresie od 100 mΩ do 100 kΩ. Jest to miernik używany podczas testowania i regulacji tunerów liniowych oraz filtrów w systemie HV PLC. Ekran główny miernika impedancji wyświetla pięć wartości pomiarowych:
- Częstotliwość
- Impedancja
- Kąt fazowy
- Wartość napięcia RMS
- Wartość prądu
Analiza odpowiedzi częstotliwościowej
Opis ogólny:
Analizator odpowiedzi częstotliwościowej (FRA) ma zakres częstotliwości od 5 Hz do 5 MHz i służy do pomiaru odpowiedzi dynamicznej systemu lub urządzenia. Zastosowania w sieciach energetycznych obejmują pomiar strat hybrydowych-sumujących (hybryd combiner) oraz pomiar fazy. Ekran główny analizatora odpowiedzi częstotliwościowej wyświetla następujące wartości pomiarowe:
- Częstotliwość
- Wzmocnienie
- Faza
- Napięcie kanał CH1
- Napięcie kanał CH2

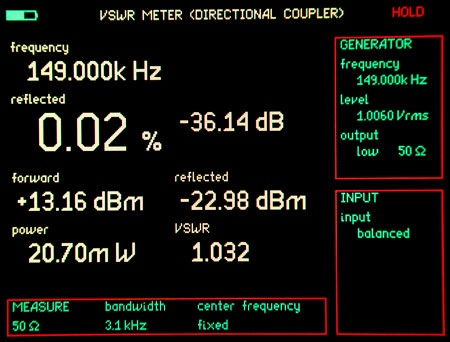

Pomiar VSWR
Opis ogólny:
Miernik VSWR mierzy współczynnik fali stojącej w obwodzie komunikacyjnym przy użyciu jednej z dwóch metod. Pierwsza metoda wykorzystuje impedancję do pomiaru VSWR. Druga metoda wykorzystuje zewnętrzny dwukierunkowy sprzęgacz, który jest dostępny jako opcja. Miernik jest używany głównie do pomiaru mocy odbitej przez tuner liniowy. Ekran VSWR wyświetla siedem pomiarów:
- Częstotliwość (Hz)
- Moc odbita (%)
- Moc odbita (dBm)
- Moc odbita (dB)
- Moc przekazywana/forward (dBm)
- Moc (W)
- VSWR (współczynnik)
Generator sygnału
Opis ogólny:
Generator sygnałów miernika SLM3505 to generator częstotliwości z bezpośrednią syntezą cyfrową (DDS) o zakresie częstotliwości od 5 Hz do 5 MHz. Dostępne są dwa wyjścia, które pozwalają na obsługę wielu trybów pracy urządzenia i zastosowań. Niski poziom wyjściowy generatora umożliwia dostarczenie mocy 0.2 W do obciążenia 50 Ω i ma wybieralne impedancje 50, 75 oraz 600 Ω. Generator niskiego poziomu jest również używany do pomiarów impedancji i VSWR. Wysoki poziom wyjściowy generatora można zamówić jako 50 lub 75 Ω i ma on moc znamionową 2 W.
Programowalne przebiegi:
Amplituda sygnału generatora SLM3505 może być ustawiona w woltach lub dBm i może być zaprogramowana na dowolną z następujących form przebiegów:
- sinus
- trójkąt
- prostokąt
- szum biały
Funkcja sterowania FSK:
Służy dla uproszczenia procesu testowania timerów schematu teleprotection i funkcjonalności za pomocą funkcji sterowania FSK miernika SLM3505. Funkcja sterowania FSK umożliwia wprowadzenie częstotliwości “Guard” i częstotliwości “Trip” wraz z czasem “guard hold time” w celu sprawdzenia timerów “guard-before trip” oraz “pre-trip”.
Pomiar parametrów LCR

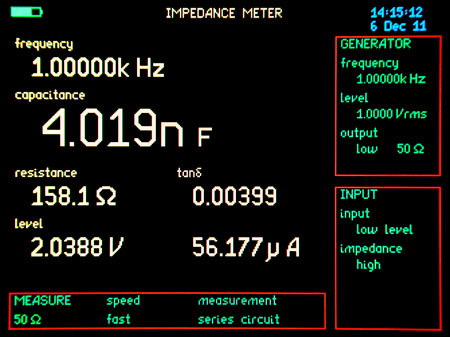

Miernik pojemności:
SLM3505 wykorzystuje funkcję impedancji do pomiaru pojemności. Zewnętrzne połączenia do odczytu pojemności wymagają użycia niskopoziomowego wyjścia generatora sygnału i niskopoziomowego wejścia niesymetrycznego. Te dwie opcje są automatycznie włączane po aktywowaniu funkcji pomiaru pojemności.

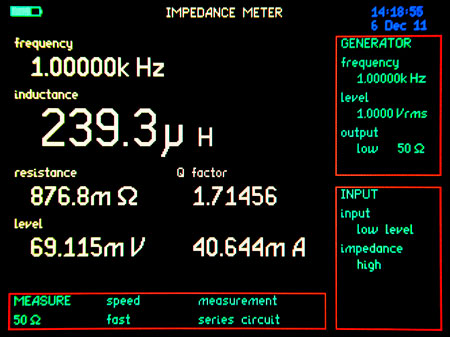

Miernik indukcyjności:
SLM3505 wykorzystuje funkcję impedancji do pomiaru indukcyjności. Zewnętrzne połączenia do pomiaru indukcyjności wymagają użycia niskopoziomowego wyjścia generatora sygnału i niskopoziomowego wejścia niesymetrycznego. Te dwie opcje są automatycznie włączane po aktywowaniu funkcji pomiaru indukcyjności.
Miernik rezystancji:
PCA-4125 wykorzystuje funkcję impedancji do pomiaru rezystancji. Zewnętrzne połączenia do pomiaru rezystancji wymagają użycia niskopoziomowego wyjścia generatora sygnału i niskopoziomowego wejścia niesymetrycznego. Te dwie opcje są automatycznie włączane po aktywowaniu funkcji pomiaru rezystancji.

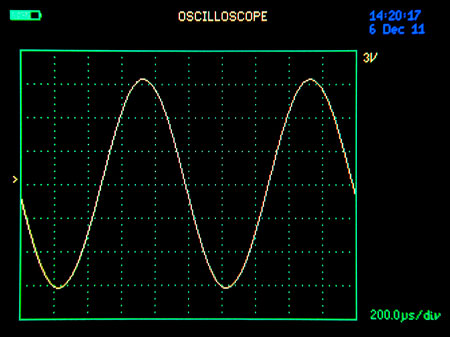

Oscyloskop
Opis ogólny:
Oscyloskop jest bardzo prostym, ale wygodnym narzędziem do przeglądania przebiegów. Może być jedno- lub dwukanałowy, z częstotliwością próbkowania 5M próbek/s i zakresem time base od 5 us/div do 5 s/div.
