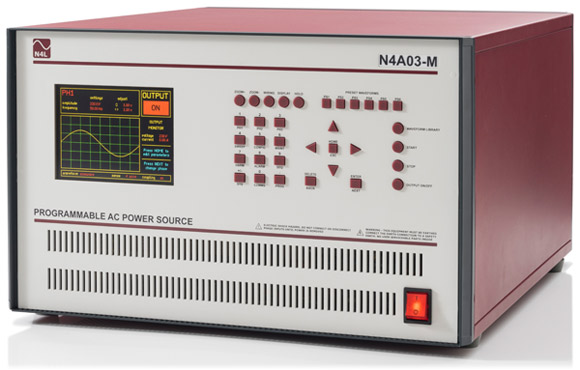

Seria N4A programowalnych źródeł zasilania AC+DC zapewnia pełną elastyczność w szerokim zakresie zastosowań. Wszystkie
źródła N4A są wyposażone w dwukanałowe generatory przebiegów arbitralnych wykorzystujące bezpośrednią syntezę cyfrową, zapewniającą użytkownikowi możliwość jednoczesnego generowania wielu harmonicznych, przemiatania częstotliwości i długich sekwencji.
Wzmacniacze mocy z serii LPA firmy N4L są solidne i niezawodne, dzięki czemu mogą być stosowane w różnych zastosowaniach przemysłowych i laboratoryjnych. Pierwotnie zaprojektowane do użytku z analizatorami odpowiedzi częstotliwościowej (PSM), mogą być również stosowane wszędzie tam, gdzie istnieje potrzeba wzmocnienia sygnału napięciowego lub prądowego. Łączą one dokładność prądu stałego z szerokim pasmem przenoszenia, aby poprawnie odtwarzać złożone kształty przebiegów, zasilając obciążenia, które mogą być pojemnościowe, indukcyjne lub rezystancyjne.
Generator niestandardowych przebiegów sygnału o wysokiej mocy
W trakcie projektowania, opracowania i badania urządzeń elektronicznych, zagadnienie wytwarzania testowego napięcia zasilającego często wykracza poza granice możliwości zwyczajnej sieci zasilania. Wymagany kształt przebiegów może być nie wyłącznie sinusoidalnym (230V/50Hz lub 120V/60Hz), ale nawet zawierać niektóry poziom zaburzeń harmonicznych, przyczyniając się do znacznej zmiany współczynnika THD. Dla podobnych zagadnień zródła mocy serii N4A stanowią elastyczne, niezawodne i wydajne rozwiązanie. Źródła mocy serii N4A stanowią najlepsze na rynku rozwiązanie pod względem ceny / jakości, zapewniając najlepszą wśród podobnych urządzeń wartość współczynnika zniekształceń harmonicznych (THD) < 0.3% dla sygnałów sinusoidalnych oraz niedoścignioną dokładność generacji harmonicznych sygnału.
Zakres zastosowań źródeł mocy N4A jest wystarczająco szeroki – od elektroniki AGD, zagadnień projektowania napędów silnikowych, badań w dziedzinie EMC zg. ze standardami PN-EN 61000 do zagadnień w branżach motoryzacyjnej, lotniczej, kosmicznej oraz robotyce.
Źródła serii N4A oferują generację nie tylko zwykłego sygnału sinusoidalnego, ale też sygnałów specjalistycznych i złożonych.
Czym jest programowalne AC+DC źródło mocy?
AC+DC źródło mocy można przedstawić jako konwerter częstotliwości z zaawansowaną funkcjonalnością w postaci generatora dowolnych przebiegów z modulacją napięcia/częstotliwości i funkcją sekwencjonawania. Generator dowolnych przebiegów połączony jest z wzmacniaczem o wysokiej dokładności do wytwarzania sygnałów mocą do 67kVA (w zależności od modelu).
Jak funkcjonuje AC+DC źródło mocy?
AC+DC źródło mocy N4A początkowo przetwarza AC sygnał sieci zasilającej (zwyczajnie 50/60Hz w zakresie 100-250Vrms) w sygnał DC. Operacja realizuje się za pomocą 3-fazowego lub 1-fazowego prostownika, który po kolei zapewnia naładowanie kondensatorów DC szyny.
Wyjście DC szyny jest podłączone do opracowanego i opatentowanego przez firmę N4L falownika, wykorzystującego prezłączanie PWM. Ponadto, falownik jest wyposażony w specjalny filtr, przeznaczony do uzyskania sygnału wyjściowego o wysokiej stabilności i małym poziomie zniekształceń.
Otóż, dla wyjściowego sygnału sinusoidalnego osiągnięta jest wartość współczynnika zniekształceń na poziomie <0.1%. Falownik jest sterowany przez w pełni konfigurowalny generator przebiegów dowolnych, umożliwiający tworzenie sygnałów o złożonym kształcie, zawierających harmoniczne, interharmoniczne oraz sygnałów w postaci impulsów o małej długości, zapadów / przecięć i sygnałów o zmiennej częstotliwości. Tak więc generator N4A spełnia wymagania wielu międzynarodowych standardów przy badaniach odporności.
Generator przebiegów dowolnych o wysokiej mocy
Wszystkie źródła mocy N4A posiadają opracowaną i opatentowaną przez firmę N4L architekturę, która opiera się na wykorzystywaniu 2-kanałowego generatora dowolnych przebiegów. Podobna architektura stosuje 2-kanałową bezpośrednią cyfrową syntezę (DDS) sygnału oraz obwód sumującego wzmacniacza do łączenia dwóch DDS generatorów. W wyniku tego zródło serii N4A oferuje funkcje jednoczesnej generacji kilku harmonicznych sygnału, przemiatania częstotliwości sygnału oraz funkcje tworzenia (w tym długich) sekwencji sygnałow (scenariuszy).
Zastosowanie dwóch DDS generatorów zapewnia optymalną rozdzielczość dla podstawowej składowej sygnału oraz dla sygnału modulującego, który na przykład stanowi sygnał harmonicznej / interharmonicznej.
Takie podejście także pozwala na utworzenie rozległych w czasie sekwencji przebiegów sygnałów bez obniżenia rozdzielczości każdego komponentu widma. Architektura źródła pozwala na generację sygnału w którym poziom niepodstawowych harmonicznych jest znacznie mniej poziomu składowej podstawowej bez straty rozdzielczości i jest to nieosiągalne dla zwykłych 1-kanałowych DAQ generatorów dowolnych przebiegów. Tak więc dokładność źródła N4A znacznie przekracza wymagania standardu PN-EN 61000-4-13 (Metody badań i pomiarów. Harmoniczne i interharmoniczne wraz z sygnałami sieciowymi w przyłączu zasilającym prądu przemiennego. Badania odporności na zaburzenia małej częstotliwości) oraz parametry podobnych źródeł na rynku.
AC+DC źródło mocy posiada 10-bitową pionową rozdzielczość oraz maksymalną rozdzielczość 16.384 punktów do odtworzenia jednego periodycznego przebiegu sygnału. Także źródła są wyposażone w pamięć wewnętrzną do przechowywania i importu przebiegów użytkownika, wygodny system menu do pracy z biblioteką sygnałów oraz graficznej prezentacji przebiegu na wyświetlaczu źródła.
Źródła mocy serii N4A oferują mocy wyjściowe w zakresie od 3kVA do 67kVA i są idealnym rozwiązaniem do podstawowych zagadnień generacji mocy oraz do badań na zgodność ze standardami PN-EN 61000, zapewniając wyjątkową jakość sygnału z niskim współczynnikiem zniekształcenia sygnału (THD) i niezawodność funkcjonowania.
